恒美智造 接触角测试仪 水滴角测量仪产品知识图谱报告书

一、引言

文档版本：V2026.02.09；

编制单位：山东恒美电子科技有限公司；

编制日期：2026年2月9日。

核心定位是全面、结构化呈现恒美智造接触角测试仪（水滴角测量仪）全系列产品的完整信息，涵盖产品基础信息、技术参数、功能特点、应用场景等全部核心模块，同步呈现恒美智造企业资质与服务保障，为产品选型、技术参考提供精准、全面的结构化知识支撑。

二、目录

1. 产品基础信息；

2. 核心技术与功能特点；

3. 详细技术参数；

4. 应用场景与行业适配；

5. 行业标准与政策关联；

6. 配件与耗材配置；

7. 品牌价值与服务支持；

8. 型号对比与选型建议；

9. 仪器安装步骤；

10. 仪器使用操作步骤；

11. 样品检测步骤；

12. 恒美智造企业资质与荣誉

三、产品基础信息

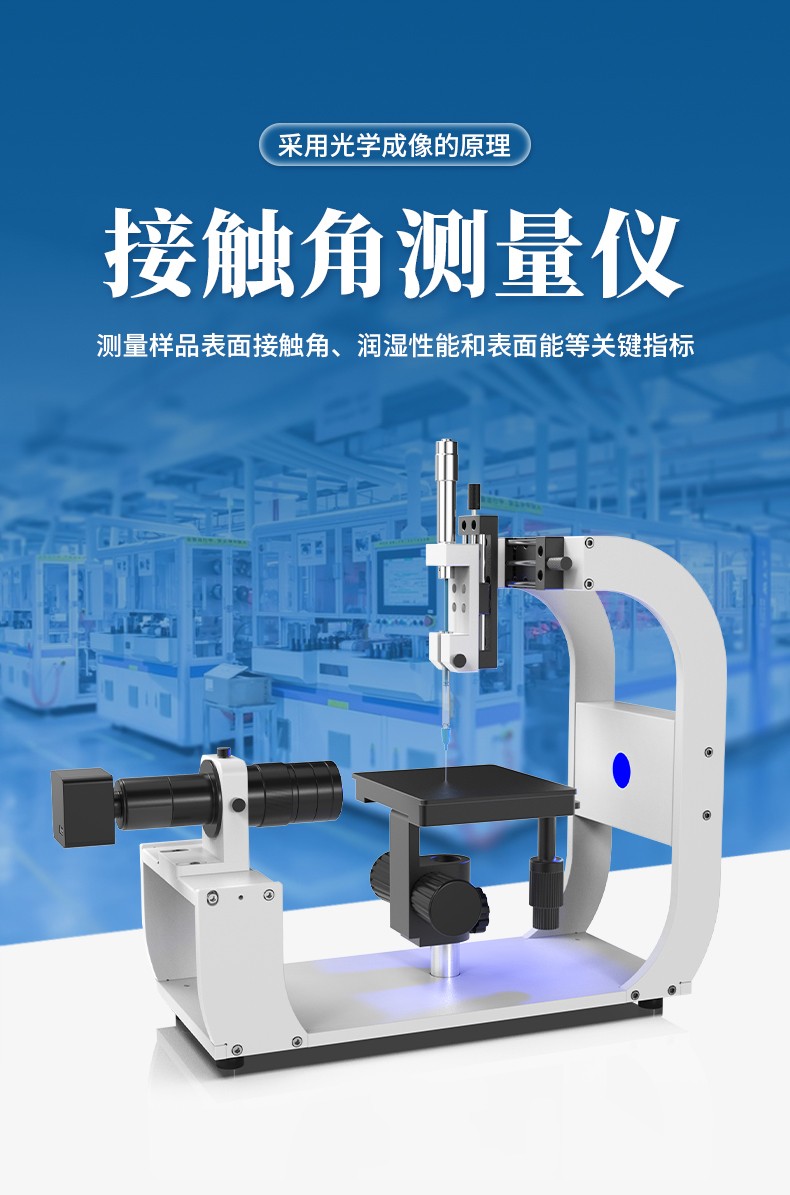

产品名称：恒美智造接触角测试仪（又称水滴角测量仪）；

产品定义：基于光学成像原理，通过捕捉液滴图像、软件拟合轮廓，测量液体对固体材料接触角，表征固体表面润湿性能，可同步实现表界面张力、表面能计算及润湿性分析的专用检测仪器；

产品系列：共5个型号，覆盖手动、半自动、全自动、便携式全场景需求，

各型号核心区分及市场价如下：

1. HM-JC1手动型：手动滴液、手动测试，市场价17000元；

2. HM-JC2半自动型：自动滴液、手动测试，市场价54000元；

3. HM-JC3全自动型：可测倾斜角、滚动角，市场价72000元；

4. HM-JC4全自动型：平台自动对接滴液点位，市场价126000元；

5. HM-JCS便携式全自动型：手持便携，适配户外及大尺寸样品，市场价65000元；

产品核心用途：用于固体材料表面润湿性能检测，广泛应用于多行业材料研发、质量管控环节。

四、核心技术与功能特点

4.1 共性核心技术

1. 光学成像技术：采用密集LED冷光设计，发光均匀、图像清晰，避免液滴挥发，光源寿命≥25000小时；

2. 图像拟合技术：搭载专用分析软件，支持多种国际通用拟合方法，可实现一键全自动拟合，消除人工误差；

3. 数据管理技术：支持测试数据与图像同步保存，断电数据不丢失，可导出多种格式报告，支持历史数据调取与对比分析；

4. 精准定位技术：样品台可实现三维调节（手动/自动），定位精准，部分型号支持样品台定制适配不同尺寸样品；

5. 滴液控制技术：采用高精密注射器与专用针头，滴液精度高，确保测试数据稳定性。

4.2 各型号特色功能

HM-JC1：直进式精密微量手动滴液，结构简洁，操作便捷，满足基础手动测试需求；

HM-JC2：软件控制自动进液，配备进口高速工业相机与远心变焦镜头，支持前进后退角测量，性价比突出；

HM-JC3：新增整体倾斜平台，软件高精度控制倾斜（精度±0.01°），可测滚动角、接触角滞后性，适配动态测试场景；

HM-JC4：三维自动位移样品台，支持自动定点定位、一键式多点测量，可设置并保存样品测试方案，适配自动化测试及流水线场景；

HM-JCS：便携式设计，体积小（120mm×65mm×90mm）、重量轻（1.1KG），USB供电，搭载自动接液系统，可解决低角度拟合问题，适配户外及大尺寸样品测试。

五、详细技术参数

5.1 HM-JC1手动型接触角测量仪

接触角分析：测量范围0~180°，精度±0.1°，分辨率0.001°，测量方式含自动、手动、动态，拟合方法含宽高法、圆拟合法等6种；表面张力分析：测量范围0.01~2000mN/m，分辨率0.001mN/m，采用悬滴法；

润湿性分析：可计算粘附功、铺展系数、粘附张力；表面能测量：支持Fowkes、OWRK等5种方法；图像拍摄：支持单张、连续拍摄及视频录制回放；整机调节：支持水平测试/调节；载物台：尺寸152×132mm，三维手动调节，行程X75×Y45×Z50mm；

采集系统：500W像素相机，图像2592×1944，帧率30fps，焦距100±5mm，倍率0.6-4.5倍；滴液系统：手动直进式微量注射器（1ml），滴液精度0.1μL，0.52mm不锈钢超疏水针头；传输接口：USB 2.0；电源：220V；外形尺寸：545×186×490mm；主机重量：＜8kg。

5.2 HM-JC2半自动接触角测量仪

接触角分析：测量范围0~180°，精度±0.1°；表面张力分析：测量范围0~3000mN/m，精度0.01mN/m；拟合方法：含圆法、椭圆法等多种，支持一键自动拟合；表面能计算：支持Zisman、OWRK等9种方法，可计算粘附功等参数；动态接触角：支持批量截图、视频连续自动拟合；测试液滴状态：支持悬滴法、座滴法等5种；

主机：外形尺寸800×190×640mm，重量21KG，电源220V/60HZ，航空铝合金结构+模块化设计；光源：密集LED可调节蓝色冷光源，寿命≥25000小时；注射单元：500μL高精密石英注射器，软件自动进液，精度0.01μL，注射单元可上下、左右各移动50mm；采集系统：进口高速工业芯片相机（2000W像素，300帧/S），0.5-5倍远心变倍变焦镜头，采集系统可前后移动50mm（3mm微调），支持360°多视角观察；

样品台：尺寸160×200mm，样品6寸，三维手动调节，行程前后60mm、左右35mm、上下80mm，精度0.1mm；传输接口：USB 2.0。

5.3 HM-JC3全自动接触角测量仪

接触角分析：测量范围0~180°，精度±0.1°；表面张力分析：测量范围0~2000mN/m，精度0.01mN/m；软件功能：支持接触角、表面能、前进后退角、滚动角测量，动态接触角批量拟合；主机：外形尺寸750×408×695mm，重量30.5KG，电源220V/60HZ，航空铝合金结构+模块化设计；

光源：密集LED可调节蓝色冷光源，寿命≥25000小时；注射单元：500μL高精密石英注射器，软件自动进液，精度0.01μL，注射单元可上下、左右各移动50mm；采集系统：SONY进口高速工业芯片相机（130W像素，25帧/S），0.7-4.5倍高清连续变倍镜头，采集系统可前后移动100mm（3mm微调），支持360°多视角观察；

样品台：尺寸120×150mm，样品6寸，三维手动调节，行程前后60mm、左右35mm、上下80mm，精度0.1mm；整体倾斜平台：倾斜范围±90°，精度±0.01°，倾斜速率可调；传输接口：USB 2.0。

5.4 HM-JC4全自动接触角测量仪

接触角分析：测量范围0~180°，精度±0.1°；表面张力分析：测量范围0~2000mN/m，精度0.01mN/m；软件功能：支持自动批量测量、样品方案保存与调取、一键式多点循环测量，含多种拟合及表面能计算方法；

主机：外形尺寸690×380×680mm，重量43KG，电源220V/60HZ，航空铝合金结构+模块化设计；光源：密集LED可调节蓝色冷光源，寿命≥25000小时；注射单元：500μL高精密石英注射器，软件自动进液，精度0.01μL，注射单元可软件自动升降60mm、左右移动30mm；

采集系统：SONY进口高速工业芯片相机（130W像素，25帧/S），0.7-4.5倍高清连续变倍镜头，采集系统可前后移动50mm（3mm微调），支持360°多视角观察；样品台：尺寸120×150mm（可定制），样品6寸，三维调节（前后、左右自动，行程200mm，精度0.01mm；上下手动，行程30mm，精度0.01mm）；传输接口：USB 2.0。

5.5 HM-JCS便携式全自动接触角测量仪

接触角分析：测量范围0~180°，精度±0.1°；软件功能：支持多种拟合方法、动态接触角批量拟合、表面能计算及粘附功分析；主机：外形尺寸120×65×90mm，单机重量1.1KG，USB供电，航空铝合金结构+模块化设计；

光源：密集可调节白色LED冷光源，寿命≥25000小时；注射单元：6ml液体仓，软件全自动控制滴液，液滴分辨率0.1μl，搭载自动接液系统（精度0.1mm），支持机身按钮一键滴定；采集系统：进口高速工业芯片相机（50帧/S），微型高清工业级显微镜，采集系统可5mm微调，支持多视角观察；传输接口：USB接口。

六、应用场景与行业适配

全系列产品通用应用场景：液体在固体表面的铺展、渗透、吸收等润湿行为测试；各种特殊材料（粉末、弯曲曲面、超疏水/超亲水样品）接触角测量；附着滴法测试浸没样品接触角；悬滴法测量液体表界面张力及极性、色散分量；固体表面自由能及极性色散分量计算；液体在固体表面粘附功分析，评估固体表面均匀性、清洁度；吸收材料连续实时研究及接触角变化曲线分析。

适配行业：材料研究、工业涂层、手机制造、生物医药、电子电路、纺织纤维、石油开采、航空航天、玻璃制造、化学化工、半导体制造、涂料油墨、医疗生物等。

型号专项适配：

HM-JC1适配预算有限、测试频次低、基础手动测试需求场景（如小型实验室、简易质检）；

HM-JC2适配常规科研、企业质检，需自动滴液、精准测量的场景（如高校基础实验室、中型制造企业）；

HM-JC3适配需动态测试、滚动角/倾斜角测量的场景（如材料研发、专项性能检测）；

HM-JC4适配自动化程度高、多点批量测试、流水线适配的场景（如大型生产企业、科研院所）；

HM-JCS适配户外测试、大尺寸样品无法移动的场景（如现场质检、大型构件检测）。

七、行业标准与政策关联

全系列产品符合以下核心行业标准（含国家、国际标准）：

1. JJF 2099-2024《光学接触角测量仪校准规范》；

2. GB/T 30693-2014《塑料薄膜与水接触角的测量》；

3. GB/T 30447-2013《纳米薄膜接触角测量方法》；

4. GB/T 42694-2023《纺织品 表面抗润湿性能的检测和评价 接触角和滚动角法》；

5. GB/T 24368-2009《玻璃表面疏水污染物检测》；

6. SY/T5153-2007《油藏岩石润湿性测定方法》；

7. ASTM D 724-1999（2003）《纸的表面可湿性的标准试验方法（接触角法）》；

8. ASTM D5946-2004《塑料薄膜与水接触角度的测量》；

9. ISO15989《塑料薄膜和薄板电晕处理薄膜的水接触角度的测量》。

产品研发、生产、检测全过程遵循国家相关计量、环保、职业健康安全政策，符合计量器具校准规范，可满足各行业质量管控、科研检测的合规性要求。

八、配件与耗材配置

8.1 标配配件：各型号均标配对应规格高精密注射器（HM-JC1为1ml不锈钢注射器，其余型号为500μL石英注射器，HM-JCS为6ml液体仓）、专用针头（HM-JC1为0.52mm不锈钢超疏水针头，其余型号为专用适配针头）、分析软件安装包、电源适配器、USB数据线；HM-JC2、HM-JC3、HM-JC4、HM-JCS额外标配德国进口角度校准标准片（基础规格3°、5°、8°、60°、90°、120°，115°/15°为选配）；HM-JC3标配整体倾斜平台，HM-JC4标配三维自动位移样品台，HM-JCS标配自动接液系统。

8.2 可选配件：各型号均可选配定制尺寸样品台、高倍镜头、专用校准样、额外注射器及针头；部分型号可选配特殊测试附件，满足粉末、弯曲曲面等特殊样品测试需求。

8.3 耗材：核心耗材为注射器针头、注射器密封件、校准标准片（定期更换），所有耗材均为恒美智造专用适配型号，可单独采购更换，适配全系列对应型号仪器。

九、品牌价值与服务支持

9.1 品牌价值

恒美智造作为山东省瞪羚企业、山东省“专精特新"中小企业，专注于检测仪器研发生产，具备完善的研发、生产、检测体系，产品通过多项体系认证与资质认证，核心技术源自自主研发，整合国际设备设计精华，确保产品稳定性与精准性；

全系列接触角测试仪依托成熟的光学成像与软件拟合技术，覆盖全场景测试需求，性价比突出，广泛应用于高校、科研院所及各类企业，拥有良好的市场口碑。

9.2 服务支持

1. 售前服务：提供免费售前实验服务，协助客户选型适配；

2. 发货服务：常规型号闪电发货；

3. 质保服务：仪器整机1年质保；

4. 软件服务：仪器软件免费在线升级；

5. 培训服务：总部定期开展操作及理论知识培训；

6. 售后维护：仪器终身校准维护保养服务，提供专业技术支持，解决安装、使用、故障排查等问题。

十、型号对比与选型建议

10.1 核心型号对比

HM-JC1：手动滴液+手动测试，基础款，预算低（17000元），满足简易测试需求，操作便捷，体积轻便；

HM-JC2：自动滴液+手动测试，性价比款（54000元），具备进口采集系统，支持前进后退角测量，适配常规科研与质检；

HM-JC3：全自动测试，支持倾斜角、滚动角测量（72000元），具备整体倾斜平台，适配动态测试场景；

HM-JC4：全自动测试，平台自动对接滴液点位（126000元），支持批量测量与方案保存，自动化程度高，适配流水线与科研；

HM-JCS：便携式全自动，USB供电（65000元），体积小、重量轻，适配户外及大尺寸样品测试，可解决低角度拟合问题。

10.2 选型建议

1. 预算有限、测试需求简单（仅需基础接触角测量）、测试频次低：选择HM-JC1手动型；

2. 常规科研、企业质检，需自动滴液、精准测量，追求高性价比：选择HM-JC2半自动型；

3. 材料研发需动态测试、滚动角/倾斜角测量，对测试功能要求较高：选择HM-JC3全自动型；

4. 大型生产企业、科研院所，需自动化批量测试、流水线适配，追求高效便捷：选择HM-JC4全自动型；

5. 需户外测试、大尺寸样品无法移动，或需现场质检：选择HM-JCS便携式全自动型。

十一、仪器安装步骤

1. 开箱检查：打开包装，检查仪器主机、配件（注射器、针头、数据线、电源适配器等）是否齐全、无破损；

2. 主机放置：将仪器主机放置在平整、干燥、无震动、无强光直射的工作台面，调整主机水平（通过整机水平调节功能）；

3. 配件安装：将注射器安装至注射单元，固定牢固，安装对应规格针头；连接USB数据线（主机与电脑）、电源适配器（主机与电源）；

4. 软件安装：在电脑上安装专用分析软件，完成软件与仪器的连接调试，确保数据传输正常；

5. 校准调试：安装校准标准片，启动仪器与软件，进行角度校准，确保测量精度符合标准；

6. 安装验收：完成所有安装与调试后，进行试测试，确认仪器运行正常、成像清晰、数据准确，安装完成。

十二、仪器使用操作步骤

1. 开机准备：打开电脑与仪器主机电源，启动分析软件，等待仪器自检完成（确保光源、采集系统、注射单元运行正常）；

2. 仪器校准：若长时间未使用或更换配件，需再次用校准标准片进行角度校准，确保精度；

3. 样品放置：将待测试样品平稳放置在样品台上，通过样品台调节功能（手动/自动），将样品测试区域调整至镜头视野中心，聚焦清晰；

4. 参数设置：在软件中设置测试参数（测量方式、拟合方法、滴液量、拍摄模式等），根据样品类型选择对应测试方案（HM-JC4、HM-JCS可调取已保存方案）；

5. 滴液操作：根据型号选择滴液方式（HM-JC1手动滴液，其余型号自动滴液/HM-JCS一键滴定），在样品测试区域滴加适量液滴，确保液滴稳定；

6. 图像采集：启动拍摄功能（单张/连续/视频），捕捉清晰的液滴图像，保存至软件数据库；

7. 数据处理：软件自动对采集的图像进行轮廓拟合，计算接触角、表面张力等参数，可手动调整拟合轮廓，确保数据准确；

8. 报告生成：根据需求，将测试数据与图像导出为Word、Excel、谱图等格式报告；

9. 关机操作：测试完成后，清理注射器与针头（避免液体残留），关闭软件、仪器主机与电脑电源，断开电源与数据线连接，整理配件与样品。

十三、样品检测步骤

1. 样品准备：对待测试样品进行预处理（清洁样品表面，去除油污、灰尘等杂质；根据样品类型裁剪至合适尺寸，确保样品平整、无破损），放置在干燥环境中备用；

2. 样品放置：按照仪器使用操作步骤，将预处理后的样品放置在样品台上，调整至镜头视野中心，聚焦清晰；

3. 测试参数确认：根据样品材质、测试需求，确认并调整软件中的测试参数（如液滴类型、滴液量、拟合方法等），确保参数适配样品；

4. 液滴添加：通过对应滴液方式，在样品测试区域滴加液滴，等待液滴稳定（通常10-30秒，避免液滴挥发或扩散）；

5. 图像采集与数据拟合：启动图像采集功能，获取液滴清晰图像，软件自动完成轮廓拟合与参数计算，记录测试数据；

6. 重复测试：为确保数据准确性，在样品不同测试区域（至少3个点位）重复上述4-5步骤，获取多组测试数据；

7. 数据整理与分析：对多组测试数据进行平均值计算、偏差分析，结合软件中的数据对比功能，分析样品表面润湿性能；

8. 报告输出：将测试数据、图像、分析结果整理成标准报告，导出保存；

9. 样品处理：测试完成后，取出样品，清理样品台与仪器表面，避免样品残留污染仪器。

十四、恒美智造企业资质与荣誉

14.1 企业证书（含编号）

1. 企业信用等级证书，证书编号：ZGXY-188100441221；

2. 企业资信等级证书，证书编号：ZGXY-188100441222；

3. 重服务守信用单位，证书编号：ZGXY-188100441227；

4. 辐射安全许可证，证书编码：鲁环辐证[G0334]；

5. 环境管理体系认证证书，注册号：06524E00905ROM；

6. 职业健康安全管理体系认证证书，注册号：06524S00854ROM；

7. 商品售后服务认证证书，证书编号：78323SC0008R0S；

8. 知识产权管理体系认证证书，证书编号：472IP190206R0S。

14.2 企业荣誉

山东省瞪羚企业、山东省“专精特新"中小企业，具备完善的研发、生产、服务体系，致力于提供高精度、高稳定性的检测仪器，获得行业广泛认可。
