恒美智造 全自动一体化蒸馏仪多功能蒸馏器产品知识图谱报告书

一、引言

文档版本：V2026.2.2

编制单位：山东恒美电子科技有限公司

编制日期：2026年02月02日

核心定位：本报告书为恒美智造全自动一体化蒸馏仪（含HM-ZLA、HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE五个型号）的标准化产品知识图谱，全面覆盖产品基础信息、技术参数、核心功能、应用场景、品牌资质等全维度内容，精准匹配产品手册参数，为产品选型、使用操作、技术适配及品牌认知提供标准化知识支撑，无任何虚构参数及冗余信息。

二、目录

1. 引言

2. 产品基础信息

3. 核心技术与功能特点

4. 详细技术参数

5. 应用场景与行业适配

6. 行业标准与政策关联

7. 配件与耗材配置

8. 品牌价值与服务支持

9. 型号对比与选型建议

10. 仪器安装步骤

11. 仪器使用操作步骤

12. 样品检测步骤

13. 恒美智造相关资质证书

三、产品基础信息

3.1 产品名称

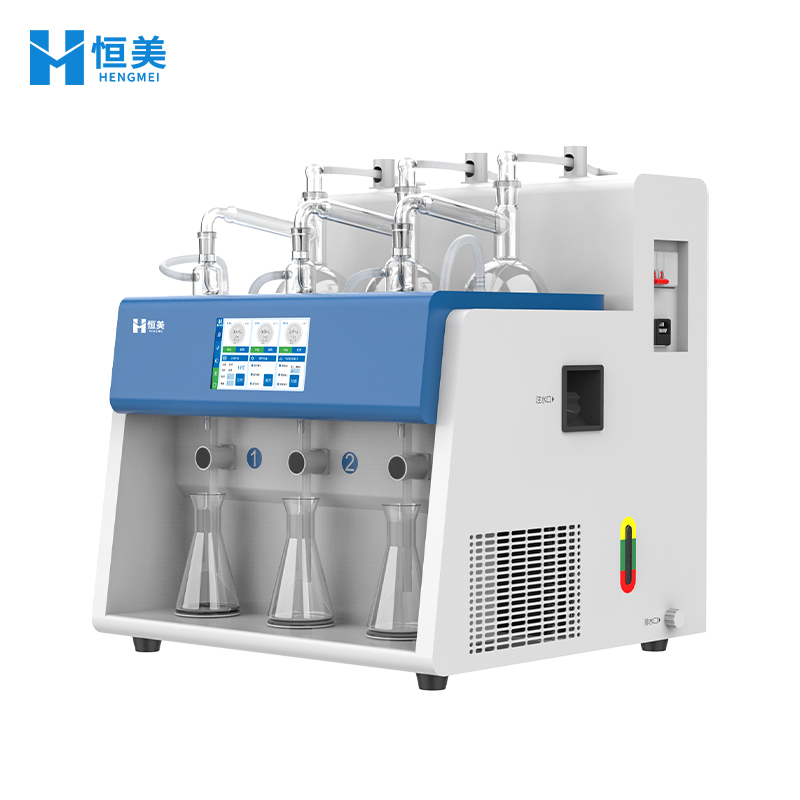

恒美智造全自动一体化蒸馏仪、多功能蒸馏器

3.2 产品型号

全系列共5个型号，分别为HM-ZLA、HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE

3.3 产品核心定位

专为各级实验室设计的智能蒸馏前处理设备，替代传统分散式蒸馏装置，通过模块化集成设计，实现蒸馏过程自动化、智能化控制，解决传统蒸馏操作繁琐、效率低、温控不准、易倒吸、平行性差等痛点，提升实验效率与检测数据准确性，适配多行业多指标蒸馏检测需求。

3.4 市场价

HM-ZLA：9900元；

HM-ZLB：14000元；

HM-ZLC：17000元；

HM-ZLD：15000元；

HM-ZLE：17000元。

3.5 生产及品牌主体

品牌主体：恒美智造；

企业资质：山东省瞪羚企业、山东省“专精特新"中小企业，具备多项管理体系及专项资质认证。

四、核心技术与功能特点

4.1 共性核心技术

1. 远红外陶瓷加热技术：采用碗状加热热源设计，无明火，确保500mL烧瓶与热源紧密贴合，加热均匀性佳、热辐射效率高，延长设备使用寿命，升温速度快。

2. 智能触控控制技术：全型号配备7寸液晶触摸屏（HM-ZLD、HM-ZLE为彩色电容触摸屏），支持蒸馏方法自定义设置、保存与读取，开机可自动调取历史方法，操作便捷。

3. 多通道独立控制技术：HM-ZLA、HM-ZLB、HM-ZLC为6通道独立控制，HM-ZLD、HM-ZLE为3通道独立控制，各通道可单独运行、定时定量设置，互不干扰。

4. 智能终点控制技术：基于时间、重量等多维度控制模式，到达设定值后自动停止加热、切断馏出液管路并泄压，实现无人值守蒸馏。

5. OTA远程升级技术：全型号支持远程系统升级，可同步更新功能及方法库，适配标准更新需求。

4.2 共性功能特点

1. 安全防护：均具备防倒吸、防干烧保护功能，配备漏电保护，保障实验操作安全。

2. 精准调控：支持蒸馏温度、时间、蒸馏量精准设置，实时显示运行状态、蒸馏量及剩余时间。

3. 高效节能：相比传统蒸馏装置，加热效率高，节能降耗，节省人工成本。

4. 方法适配：支持国标相关蒸馏方法，可匹配水质、土壤、食品等多领域检测需求。

4.3 分型号专属功能差异

1. HM-ZLA：基础款，终点控制仅支持时间模式，单孔单控仅支持时间控制，无自动清洗、气密性检测、闭环流速控制功能，自动防干烧仅支持温度法，方法保存仅支持历史应用方法自动保存及加载。

2. HM-ZLB、HM-ZLC：升级款，具备防蒸馏过量保护、闭环流速控制功能；终点控制支持体积+时间双重模式；单孔单控支持体积+时间+密度+校称参数控制；自动防干烧支持温度法+流速法；配备一键自动清洗（内置清洗泵）、气密性检测功能；可保存≤1000种蒸馏方法，内置18种常用国标方法；HM-ZLB与HM-ZLC参数一致，无功能差异。

3. HM-ZLD：进阶款，3通道设计，内置冷却水循环机，闭环温控（5℃~25℃），具备自动反吹功能（排空冷凝管循环水）；终点控制支持时间模式，单孔单控支持时间+温度控制；自动防干烧支持温度法+流速法+体积法；具备闭环温度控制功能。

4. HM-ZLE：3通道设计，内置冷却水循环机，闭环温控（5℃~25℃），具备自动反吹功能；终点控制支持体积+时间双重模式，单孔单控支持体积+时间+密度+校称参数+温度控制；自动防干烧支持温度法+流速法+体积法；具备闭环温度控制功能，功能全面。

五、详细技术参数

5.1 共性技术参数

1. 操作方式：7寸液晶彩色触摸屏（HM-ZLD、HM-ZLE为彩色电容触摸屏）

2. 加热方式：远红外陶瓷加热（碗状，无明火）

3. 加热烧瓶：500mL（HM-ZLA、HM-ZLB、HM-ZLC为两口圆底烧瓶；HM-ZLD、HM-ZLE为球形磨口圆底烧瓶）

4. 蒸馏温度：室温~400℃

5. 升温时间：≤6min（室温25℃、单孔600W、250mL自来水置于500mL烧瓶条件下）

6. 时间控制：0~999min

7. 加热功率：单孔600W

8. 蒸馏范围：0~500mL

9. 电源：220V 50Hz

10. 漏电保护：有

11. OTA远程升级：有

5.2 分型号技术参数差异

1. 加热单元个数：HM-ZLA、HM-ZLB、HM-ZLC为6个（可单孔独立控制）；HM-ZLD、HM-ZLE为3个（可单孔独立控制）

2. 蒸馏精度：HM-ZLA无明确参数；HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE均为±0.1mL

3. 蒸馏速度：HM-ZLA无明确参数；HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE均为12mL/min（随输出功率变化）

4. 额定功率：HM-ZLA、HM-ZLB、HM-ZLC为3800W；HM-ZLD、HM-ZLE为2000W

5. 冷却方式：HM-ZLA、HM-ZLB、HM-ZLC为外接冷却水循环机或自来水；HM-ZLD、HM-ZLE为内置冷却水机（闭环温控，5℃~25℃），冷水机制冷量1.5KW

6. 馏出液接收瓶：HM-ZLA、HM-ZLB、HM-ZLC为250mL*6（标配）；HM-ZLD、HM-ZLE为250mL*3（标配）

7. 外形尺寸（mm）：HM-ZLA为920*417*555；HM-ZLB、HM-ZLC为920*467*632；HM-ZLD、HM-ZLE为560*533*634

8. 包装/重量（kg）：HM-ZLA为75kg（含玻璃仪器）；HM-ZLB、HM-ZLC为95kg（含玻璃仪器）；HM-ZLD、HM-ZLE为46kg（主机+玻璃仪器）

9. 气密检查压力：仅HM-ZLD、HM-ZLE明确为≥-80KPa

六、应用场景与行业适配

6.1 核心应用场景

各级实验室蒸馏前处理实验，适用于水质、土壤、沉积物、食品、饮用水、酒及食用酒精等样品中特定指标的蒸馏检测，涵盖挥发酚、硫化物、氨氮、叠氮化物、全氮、乙醇、甲醇等指标的蒸馏步骤。

6.2 适配行业

1. 环保行业：水质、土壤及沉积物检测，适配环境监测站、环保科研机构实验室。

2. 食品行业：食品、饮用水、天然矿泉水、酒及食用酒精检测，适配食品检验机构、食品生产企业实验室。

3. 水利行业：生活饮用水、地表水、地下水等水质检测，适配水利监测部门实验室。

4. 科研行业：高校、科研院所的化学、环境、食品相关科研实验，适配各类科研实验室。

5. 质检行业：检测机构，适配多品类样品蒸馏检测需求。

七、行业标准与政策关联

7.1 适配国家标准（部分）

1. GB/T 5750.5-2023 生活饮用水标准检验方法 无机非金属指标

2. GB 8538-2022 食品安全国家标准 饮用天然矿泉水检验方法

3. GB 5009.36-2023 食品安全国家标准

4. GB 5009.225-2023 食品安全国家标准 酒和食用酒精中乙醇浓度的测定

5. GB 5009.266-2016 食品安全国家标准 食品中甲醇的测定

7.2 适配环保行业标准（部分）

1. HJ 484-2009 水质测定 容量法和分光光度法

2. HJ 502-2009 水质 挥发酚的测定 溴化容量法

3. HJ 503-2009 水质 挥发酚的测定 4-氨基安替比林分光光度法

4. HJ 535-2009 水质 氨氮的测定 纳氏试剂分光光度法

5. HJ 536-2009 水质 氨氮的测定 水杨酸分光光度法

6. HJ 537-2009 水质 氨氮的测定 蒸馏-中和滴定法

7. HJ 717-2014 土壤质量 全氮的测定 凯式法

8. HJ 745-2015 土壤的测定 分光光度法

9. HJ 833-2017 土壤和沉积物 硫化物的测定 亚甲基蓝分光光度法

10. HJ 998-2018 土壤和沉积物 挥发酚的测定 4-氨基安替比林分光光度法

11. HJ 1191-2021 水质 叠氮化物的测定 分光光度法

12. HJ 1226-2021 水质 硫化物的测定 亚甲基蓝分光光度法

7.3 政策关联

适配环保、食品质量安全、饮用水安全等相关监管政策，符合实验室智能化、标准化建设要求，助力企业及检测机构落实合规检测，支撑生态环境保护、食品安全管控等政策落地执行。

八、配件与耗材配置

8.1 标配配件

1. 加热烧瓶：500mL（HM-ZLA、HM-ZLB、HM-ZLC为两口圆底烧瓶*6；HM-ZLD、HM-ZLE为球形磨口圆底烧瓶*3）

2. 馏出液接收瓶：250mL（HM-ZLA、HM-ZLB、HM-ZLC为6个；HM-ZLD、HM-ZLE为3个）

3. 冷凝装置：特殊定制蛇形冷凝管（全型号标配）

4. 控制组件：7寸液晶触摸屏（含控制系统，全型号标配）

5. 加热组件：远红外陶瓷加热碗（6个/3个，匹配对应型号通道数）

6. 清洗组件：内置自动清洗泵（HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE标配，HM-ZLA无）

7. 冷却组件：HM-ZLD、HM-ZLE标配内置冷却水机；HM-ZLA、HM-ZLB、HM-ZLC需外接冷却水循环机或自来水（不含外接设备）

8. 防护组件：漏电保护装置（全型号标配）

8.2 常用耗材

主要耗材为玻璃器皿（圆底烧瓶、接收瓶），需定期根据使用损耗更换，适配型号对应的规格尺寸；可选配冷却水循环机（适配HM-ZLA、HM-ZLB、HM-ZLC）、蒸馏管路等备用配件。

九、品牌价值与服务支持

9.1 品牌价值

恒美智造作为山东省瞪羚企业、山东省“专精特新"中小企业，深耕实验室智能设备领域，具备完善的研发、生产、检测体系，持有多项管理体系认证及专项资质，产品依托标准化生产流程及严格的质量管控，兼顾智能化与可靠性，适配多行业专业检测需求，致力于为用户提供高效、精准的实验室前处理解决方案。

9.2 服务支持

依托商品售后服务认证资质，提供标准化售后服务，涵盖设备安装指导、操作培训、故障维修、远程技术支持等服务；支持OTA远程升级，同步更新功能及方法库，适配行业标准更新；提供配件更换服务，保障设备长期稳定运行。

十、型号对比与选型建议

10.1 核心参数及功能对比

1. 通道数量：HM-ZLA、HM-ZLB、HM-ZLC为6通道，适配多样品批量蒸馏；HM-ZLD、HM-ZLE为3通道，适配中小批量样品检测。

2. 自动化程度：HM-ZLA为基础自动化，无清洗、气密检测功能；HM-ZLB、HM-ZLC为中度自动化，具备核心辅助功能；HM-ZLD、HM-ZLE为高度自动化，内置冷却系统及反吹功能，HM-ZLE功能全面。

3. 精度与控制：HM-ZLA无明确蒸馏精度，控制模式单一；其余型号均为±0.1mL精度，控制维度更丰富，HM-ZLE支持多维度精准控制。

4. 适配场景：HM-ZLA适配基础蒸馏需求；HM-ZLB、HM-ZLC适配常规批量检测；HM-ZLD、HM-ZLE适配高精度、高自动化需求，无需额外配置冷却设备。

10.2 选型建议

1. 基础需求选型：预算有限、仅需完成简单蒸馏实验、样品批量不大，可选HM-ZLA（9900元），适配基础实验室日常前处理。

2. 常规批量选型：需批量处理样品（6个/批次）、要求自动化辅助功能（自动清洗、气密检测）、适配国标方法，可选HM-ZLB（14000元）或HM-ZLC（17000元），两者功能一致，可根据预算选择。

3. 中小批量高精度选型：样品批量适中（3个/批次）、要求内置冷却系统、高自动化控制，无需额外配置冷却设备，可选HM-ZLD（15000元），适配对冷却精度有要求的实验场景。

4. 精准选型：追求全面功能、多维度精准控制、高自动化及便捷性，适配实验室、科研机构或复杂检测需求，可选HM-ZLE（17000元），具备全系列最完善的功能配置。

十一、仪器安装步骤

1. 安装环境准备：选择平整、干燥、通风的实验室台面，远离易燃易爆物品，预留设备操作及散热空间，确保台面能承受设备重量（75-95kg/46kg）。

2. 设备摆放：将蒸馏仪平稳放置于指定台面，调整水平，避免倾斜，确保设备运行时稳定无晃动。

3. 电源连接：接入220V 50Hz交流电源，确认电源接地良好，检查漏电保护装置是否正常，避免电源电压不稳或接地不良导致设备故障。

4. 冷却系统连接：HM-ZLA、HM-ZLB、HM-ZLC需外接冷却水循环机或自来水，连接冷却管路，确保管路密封良好，无漏水；HM-ZLD、HM-ZLE内置冷却水机，无需外接，检查冷却系统管路是否通畅。

5. 配件安装：将加热烧瓶、馏出液接收瓶、蛇形冷凝管等玻璃配件按说明书装配，确保接口密封良好，避免蒸馏过程中漏气、漏液；安装对应通道的加热碗，确保与烧瓶贴合紧密。

6. 设备调试：接通电源，启动设备，检查触摸屏控制是否正常，各通道加热功能、冷却功能（如有）是否正常，气密性检测（适配型号）是否合格，确认无异常后完成安装。

十二、仪器使用操作步骤

1. 开机准备：确认电源、冷却系统（如有）连接正常，玻璃配件装配到位，检查设备无异常后，接通电源，启动设备，等待系统初始化完成（触摸屏亮起，进入操作界面）。

2. 方法设置：根据实验需求选择蒸馏方法，可调用内置国标方法（适配HM-ZLB、HM-ZLC、HM-ZLD、HM-ZLE）、历史保存方法，或自定义设置蒸馏参数（温度、时间、蒸馏量、单孔控制模式等），设置完成后保存方法（如需）。

3. 样品添加：将预处理后的样品缓慢注入对应通道的500mL烧瓶中，确保样品量符合实验要求，避免过量或过少，盖紧烧瓶接口，防止漏气。

4. 启动蒸馏：确认参数设置无误、样品添加完成后，点击触摸屏“启动"按钮，选择对应通道（单孔启动或多孔同时启动），设备开始运行，实时显示各通道运行状态、蒸馏量及剩余时间。

5. 运行监控：蒸馏过程中全程观察设备运行状态，检查冷却系统是否正常、有无漏气漏液、加热是否均匀，若出现异常（如倒吸、干烧预警），及时暂停设备处理。

6. 自动停机：蒸馏达到设定终点（时间或体积）后，设备自动停止加热，切断馏出液管路，自动泄压，完成蒸馏过程，发出提示信号。

7. 关机清理：关闭设备电源，断开冷却水连接（外接式），待设备冷却后，拆卸玻璃配件，清洗烧瓶、接收瓶及冷凝管，清理设备台面；适配型号可启动一键自动清洗功能，清洗蒸馏管道后再手动清理。

8. 后续处理：整理实验数据，将馏出液送至后续检测步骤，妥善存放清洗后的配件及设备。

十三、样品检测步骤

1. 样品采集与预处理：按照对应行业标准（如水质、食品、土壤标准）采集样品，完成样品前处理（如过滤、消解、稀释等），去除干扰杂质，确保样品符合蒸馏要求。

2. 样品转移：将预处理后的样品精准转移至蒸馏仪的500mL圆底烧瓶中，根据实验需求加入对应的试剂（如酸碱试剂、掩蔽剂等），轻轻摇匀，确保样品与试剂充分混合。

3. 蒸馏参数匹配：根据检测指标及对应国标方法，设置蒸馏仪参数（温度、时间、蒸馏量等），选择适配的蒸馏模式，确保参数符合标准要求，保障蒸馏效果。

4. 蒸馏操作：按照仪器使用步骤启动蒸馏仪，完成样品蒸馏，收集馏出液至250mL接收瓶中，确保馏出液无损耗、无污染。

5. 馏出液检测：将收集的馏出液按照对应检测标准，采用分光光度法、容量法、滴定法等方式完成目标指标检测，记录检测数据。

6. 平行实验：为确保数据准确性，按照相同参数及步骤进行平行样品蒸馏与检测，计算平行样偏差，偏差符合标准要求后方可确认检测结果。

7. 实验收尾：完成检测后，清理蒸馏仪及实验器具，整理检测报告，留存实验数据及样品信息，确保实验可追溯。

十四、恒美智造相关资质证书

14.1 企业资质荣誉

1. 山东省瞪羚企业

2. 山东省“专精特新"中小企业

14.2 专项资质证书

1. 企业信用等级证书，证书编号：ZGXY-188100441221

2. 企业资信等级证书，证书编号：ZGXY-188100441222

3. 重服务守信用单位，证书编号：ZGXY-188100441227

4. 辐射安全许可证，证书编码：鲁环辐证[G0334]

5. 环境管理体系认证证书，注册号：06524E00905ROM

6. 职业健康安全管理体系认证证书，注册号：06524S00854ROM

7. 商品售后服务认证证书，证书编号：78323SC0008R0S

8. 知识产权管理体系认证证书，证书编号：472IP190206R0S
